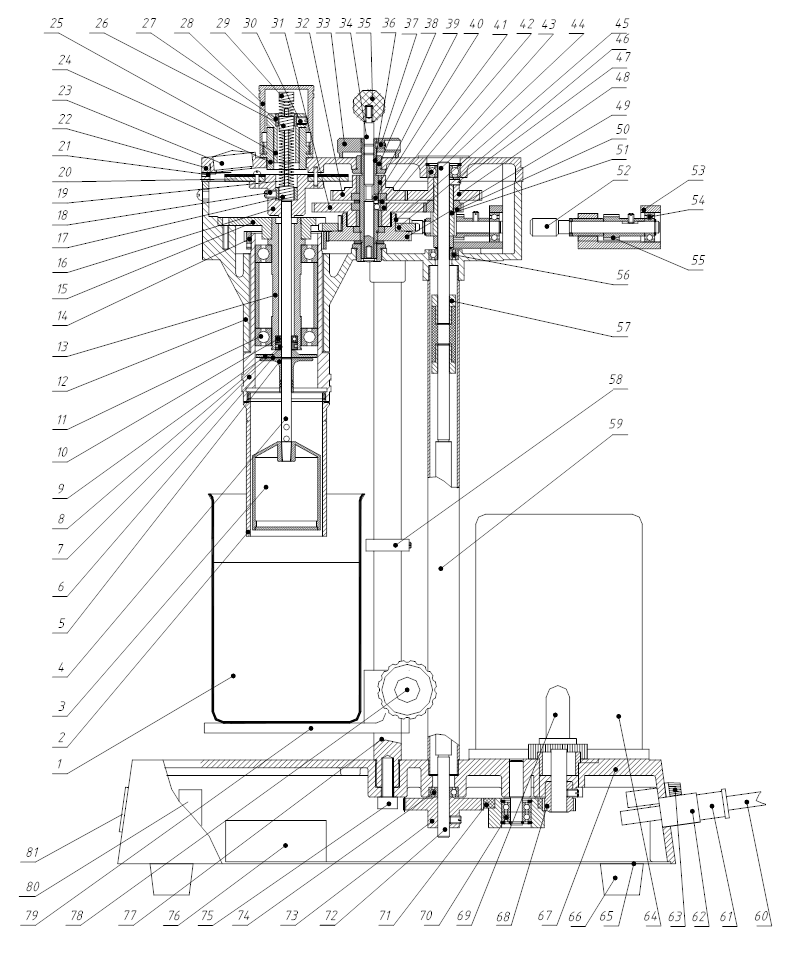

六速旋转粘度计内部结构图_山东美科仪器有限公司
山东美科仪器有限公司,专业解决10万客户测量方案 | [在线咨询]2019-05-27 10:21
分享到:
【文章导读】


六速旋转粘度计结构明细表
序号 型   号 名称及规格 序号 型   号 名称及规格
1 N6·03·05-01 量杯 41 N6·02·03-08 变速轴垫片
2 N6·03·04-08 外转筒 42 N6·02·03-07 变速环
3 N6·03·01-01 内筒 43 GB276-82 轴承    D16
4 N6·03·03-01 内筒轴 44 N6·01·01-08 传动短轴
5 N6·03·04-06 卡圈 45 N6·02·03-13 扭簧
6 GB893.3-86 弹簧挡圈 46 N66·02·03-15 蜗轮
7 N6·03·04-03 转筒 47 GB73-85 紧定螺钉
8 N6·03·04-05 轴内套 48 N6·02·05-01 主动齿轮(2)
9 N6·03·04-05 轴承盖 49 N6·02·03-16 变速齿轮
10 GB276-82 轴承D1000085 50 N6·02·05-02 主动齿轮(1)
11 GB276-82 轴承  102 51 N6·02·05-03 主动齿轮(3)
12 N6·02·01-01 齿轮箱体 52 N6·02·04-01 蜗杆
13 N6·03·04-02 轴套 53 N6·02·04-05 蜗杆座
14 N6·03·04-14 传动齿轮 54 GB276-82 轴承D1000096
15 N6·03·04-01 轴盘 55 N6·02·04-04 斜齿轮
16 N6·03·03-03 刻度盘座 56 GB276-82 轴承D1000096
17 N6·03·02-01 下簧座 57 N6·01·01-07 连接套
18 GB73-85 紧定螺钉 58 N6·01·03-06 定位套
19 N6·03·02-02 弹簧 59 N6·01·03-05 外套管
20 N6·03·03-06 刻度盘 60 RVV300/500V 电源线
21 N6·02·02-04 指针 61 X2 电源插头10A
22 N6·02·02-02 齿轮箱盖 62 X1 电源插座10A
23 N6·02·02-05 放大镜 63 FU 容断器 250V 2A
24 N6·02·02-03 弹簧座 64 9TZ5H3-2 双速电机
25 N6·02·02-07 调整环 65 N6·01·02-01 底座盖
26 N6·03·02-04 扭结 66 N6·04·00-10 橡胶脚
27 N6·03·03-02 夹紧环 67 N6·01·01-09 底座
28 N6·02·02-06 护罩 68 N6·01·01-01 主动齿轮
29 N6·03·02-05 上簧座 69 KN1-203 三位开关3A250V
30 N6·02·03-06 紧定螺钉 70 GB276-82 轴承D1000096
31 N6·02·03-11 变速齿轮(10) 71 N6·01·01-02 过渡齿轮
32 N6·02·03-05 变速齿轮(12) 72 N6·01·01-06 传动长轴
33 N6·02·03-10 变速转盘 73 N6·01·01-03 底传动齿轮
34 N6·02·03-03 拉杆 74 GB276-82 轴承D1000096
35 N6·02·03-02 拉杆头 75 GB70-85 螺拴
36 N6·02·03-04 变速轴 76 C 电容   6μF
37 GB73-85 紧定螺钉 77 N6·01·03-07 支架
38 N6·02·02-01 变速轴套 78 N6·01·03-04 星形手轮
39 N6·02·03-07 轴套 79 N6·01·03-01 托板
40 GB308-64 滚珠φ3 80 220V AC 5A 继电器
      81 N6·04·00-07 铭牌
