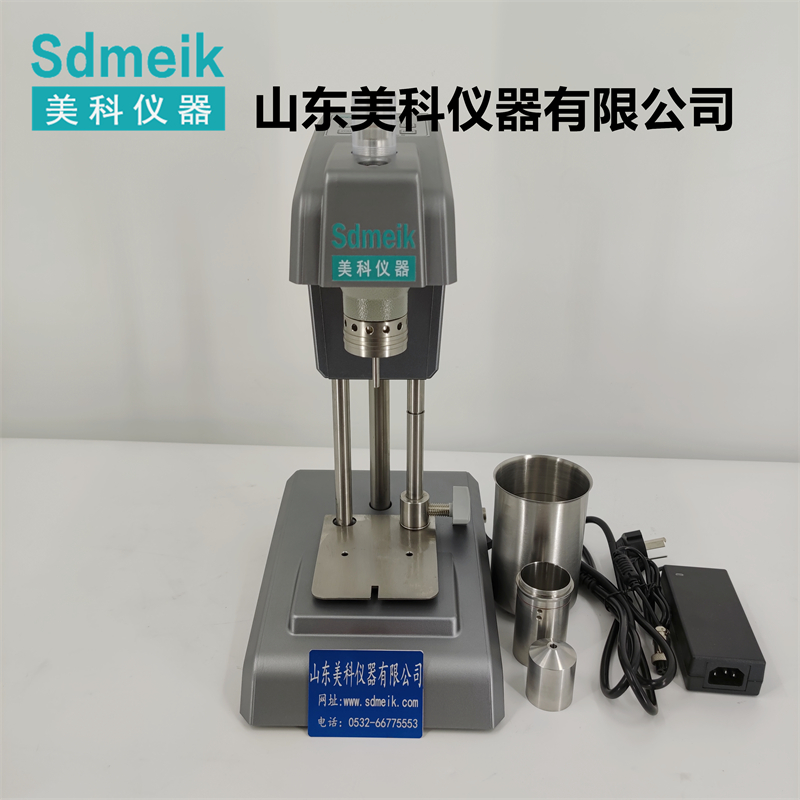

直读式黏度计：由电动机或手摇曲柄提供动力。

钻井液处于两个同心圆筒间的环形间隙内，外筒(或称转筒)以一定转速旋转，浸在钻井液中的外筒 的旋转对内筒(或称悬锤)施加扭矩，有一扭力弹簧限制了内筒的转动，与内筒相连的表盘指示出内筒的 偏转量。仪器常数已调好，因此利用外筒在300 r/min和60。r/min下转动时的读值可得到表观黏度、 塑性黏度和动切力。

直读式黏度计规格：

a)外筒：

• 内径:36.83 mm( 1.450 in)；

• 总长度：87.0 mm(3.425 in)；

• 刻度线：位于外筒底部之上58.4 mm(2.3O in)处，在刻度线下有两排相距120°(2.09弧 度)、直径3.18 mm(0.125 in)的小孔。

b) 内筒(密闭，平底锥顶)：

• 直径:34.49 mm( 1.358 in)；

• 柱体长度:38.00 mm( 1.496 in) _o

c) 扭力弹簧常数：3.86Xl()f n - cm/(°)：386 dyn - cm/(°)]_o

d) 外筒转速：

• 高速：600 r/min；

•低速：300 r/min₀

秒表：精度 0.1 s₀

温度计：量程为0食〜105 °C(32 °F〜220 °F ) _o

黏度计配备的样品杯。

测定程序：

向样品杯中注入钻井液样品至刻度线处,将样品杯放在黏度计底架上，移动底架使样品液面恰好 与外筒上的刻度线重合。现场测量时，应在取样之后尽快进行(如有可能，应在5 min之内)，且测量时的钻 井液温度应尽量接近取样处的钻井液温度，温差不要超过6 °C(10 °F)。应在报表上注明取样位置。

警告：仪器最高工作温度为90 °C (200 °F)。如需测定温度高于此温度的钻井液，应使用实心金属 内筒或内部完全干燥的空心金属内筒。当浸入高温流体中时，空心内筒中残留的液体可能会蒸发而导 致内筒爆裂。

测量并记录钻井液的温度。

使外筒在600 r/mm T旋转，待表盘读值稳定(所需时间取决于钻井液的特性)后，读取并记录

600 r/min时的表盘读值。

将转速转换为300 r/min,待表盘读值稳定后，读取并记录300 r/min时的表盘读值。

将钻井液样品在600 r/min下搅拌10 s_o

将钻井液样品静置10 s,然后缓慢、平稳地按表盘产生正读值的方向转动手轮，最大读值即为 初切力。如黏度计具有3 r/min转速挡，则记录3 r/min转速开始旋转后的最大读值即为初切力(10 s 切力)，单位为磅力每一百平方英尺(lbf/100 ft²)_o

将钻井液样品在600 r/min下重新搅拌10 s,而后使其静置10 min。重复6.3.2.6的操作步 骤，记录最大读值即为终切力(10 min切力)，单位为磅力每一百平方英尺(lbf/100 ft²)_o
